所屬類別：氣動執行器

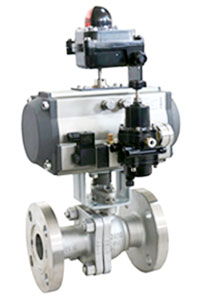

產品名稱：角行程氣動執行機構
產品簡介：
氣動執行機構又名：氣動執行器，也有稱：“氣動頭”、“氣缸”即氣動閥門驅動裝置。執行器按其驅動方式分為氣動，電動和液動三大類，它們各有特點，適用于不同的場合。氣動執行機構又分為，薄膜式、活塞式和齒輪齒條式。氣動執行器是執行器中的一種適配各種蝶閥、球閥。
產品特性：
1、氣動執行器按控制方式分類：開關式和調節式
|
開關式 |
調節式
|
 |
 |
|
帶電磁閥供電時閥門打開或關閉， |

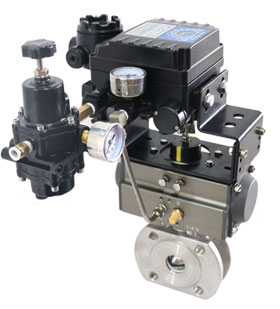

帶電氣閥門定位器根據電流信號 |
1、氣動執行器分為單作用和雙作用
雙作用氣動執行器：常閉式（氣開），常開式（氣關）
單作用氣動執行器：常閉式（氣開），常開式（氣關）

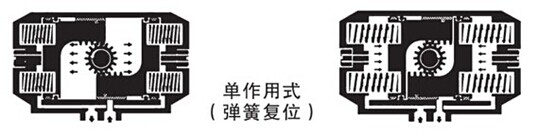

單作用氣缸工作原理：單作用氣缸帶彈簧復位功能，閥門初始狀態是關閉的。俗稱“氣開”通氣后閥門開啟，如途中氣源中斷，彈簧復位功能自動復位關閉閥門。一般用于帶有腐蝕性的液體介質或者有害氣體，簡單來說，用于不能泄露的介質。

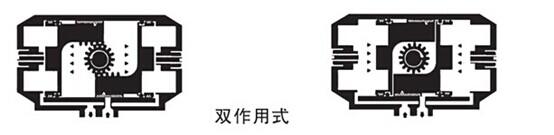

雙作用氣缸工作原理：閥門無論是開啟還是關閉都需要氣源，一般用于對對泄露要求不高的工況。
1、工作介質
干燥或潤滑的壓縮空氣或無腐蝕性氣體，介質中雜質微粒小于30μｍ。
2、氣源壓力
最小氣源壓力2.5巴，最大氣源壓力8巴。
3、介質環境溫度
標準：-20℃～+80℃
低溫：-35℃～+80℃
高溫：-15℃～+150℃
4、行程調節
0°和90°兩個位置上有±5°的調節范圍
5、使用場合
室內或室外安裝

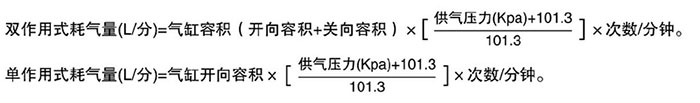

耗氣量計算
|
氣缸開向容積和關向容積
|
|||||
|
型號
|
開向容積
|
關向容積
|
型號
|
開向容積
|
關向容積
|
|
ST008
|
0.035
|
0.045
|
ST665
|
2.6
|
3.7
|
|
ST020
|
0.09
|
0.12
|
ST1000
|
4.2
|
5.9
|
|
ST035
|
0.14
|
0.2
|
ST1400
|
5.7
|
8.2
|
|
ST050
|
0.21
|
0.3
|
ST2100
|
9.0
|
12.8
|
|
ST075
|
0.29
|
0.41
|
ST3000
|
12.6
|
17.9
|
|
ST110
|
0.49
|
0.71
|
ST4000
|
31.2
|
30.0
|
|
ST160
|
0.7
|
0.99
|
ST6000
|
47.9
|
43.7
|
|
ST435
|
1.7
|
2.4
|
ST8500
|
|
67.1
|
執行器重量
|
型號
|
ST008DA/SR
|
ST020DA/SR
|
ST035DA/SR
|
ST050DA/SR
|
ST110DA/SR
|
ST160DA/SR
|
ST290DA/SR
|
ST435DA/SR
|
||||||||
|
近似重量
|
0.72
|
|
1.3
|
1.4
|
1.9
|
2.09
|
2.7
|
3.2
|
5.1
|
5.9
|
5.8
|
7.0
|
9.4
|
10.4
|
13.7
|
16.2
|
|
型號
|
ST685DA/SR
|
ST1030DA/SR
|
ST1400DA/SR
|
ST2100DA/SR
|
ST4000DA/SR
|
ST6000DA/SR
|
ST8500DA/SR
|
|
||||||||
|
近似重量
|
24.5
|
19.6
|
31.2
|
37.3
|
40.2
|
48
|
60.5
|
72.4
|
120.1
|
196.6
|
192.5
|
250.5
|
283
|
344.5
|
|
|
