角行程氣動執行機構

所屬類別：氣動執行器

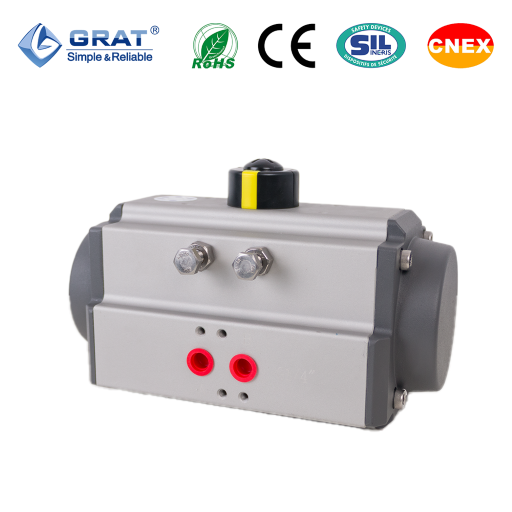

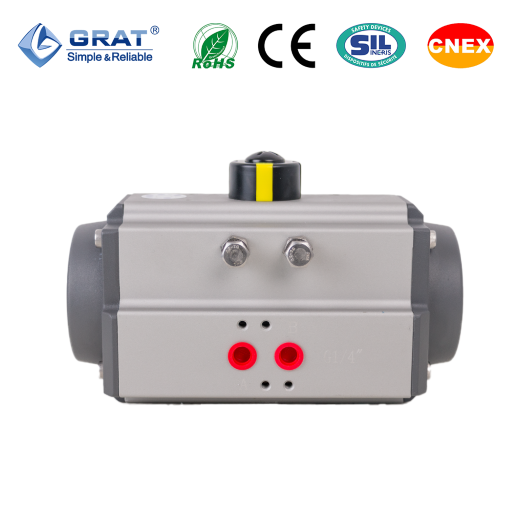

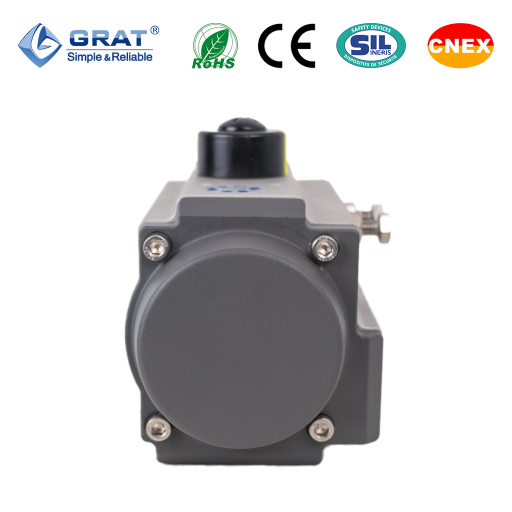

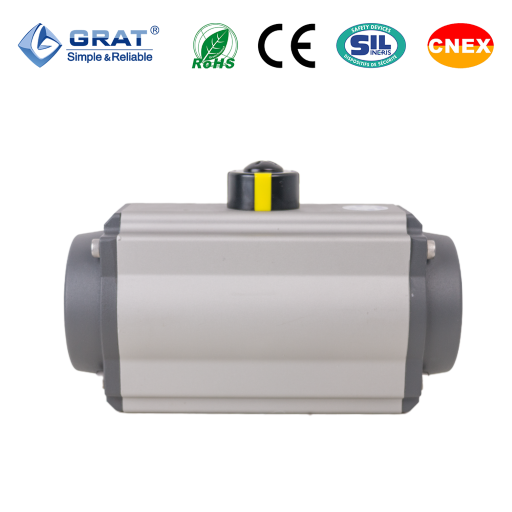

產品名稱：角行程氣動執行機構

產品簡介：

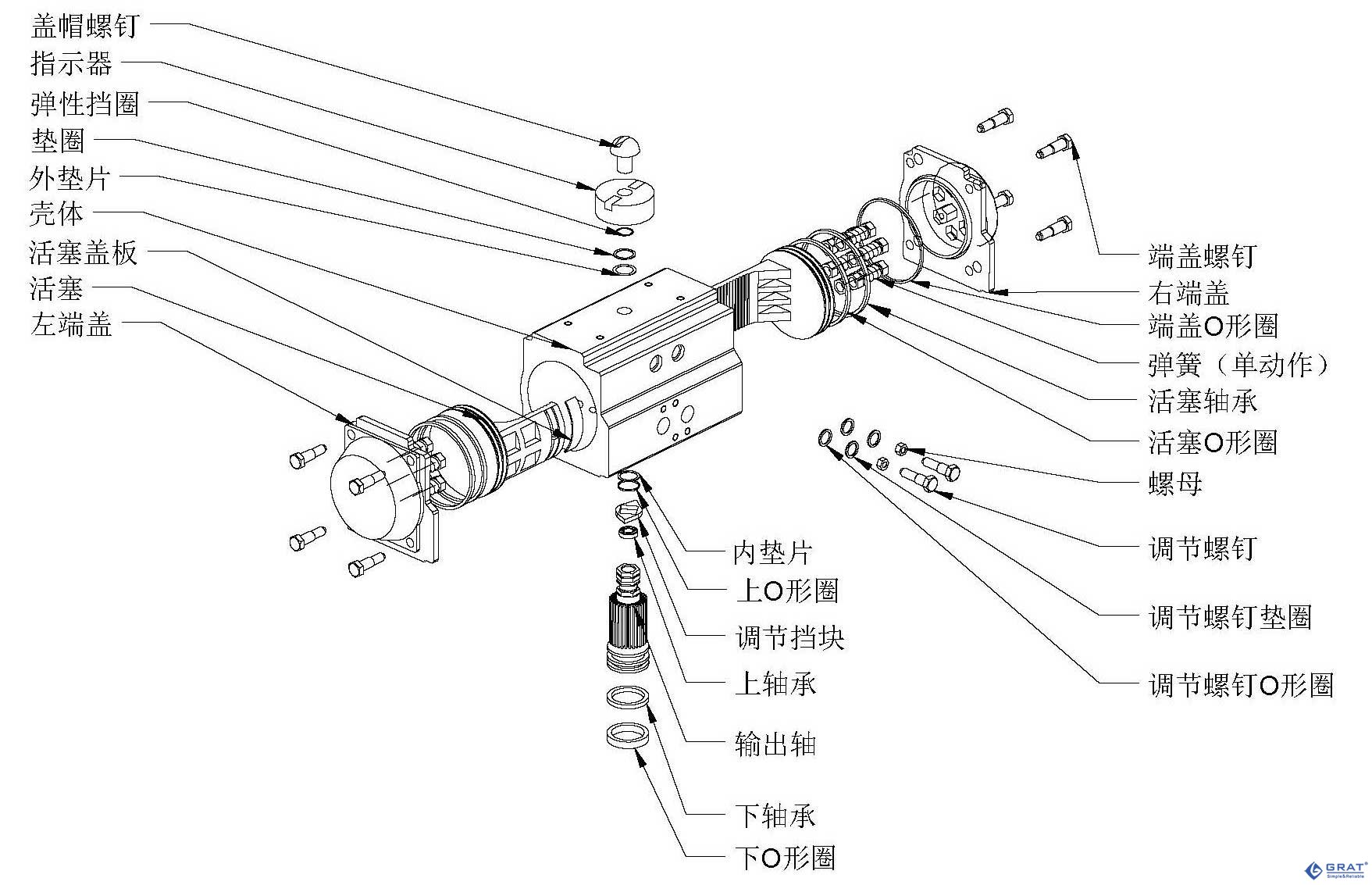

角行程氣動執行機構又名：氣動執行器，也有稱：“氣動頭”、“氣缸”即氣動閥門驅動裝置。執行器按其驅動方式分為氣動，電動和液動三大類，它們各有特點，適用于不同的場合。氣動執行機構又分為，薄膜式、活塞式和齒輪齒條式。氣動執行器是執行器中的一種適配各種蝶閥、球閥。

1、氣動執行器按控制方式分類：開關式和調節式

開關式	調節式

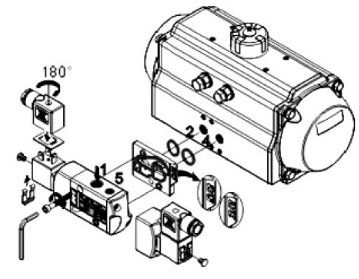

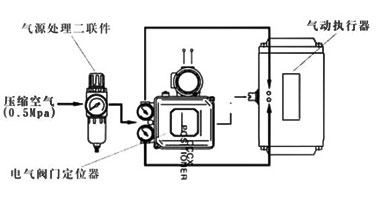

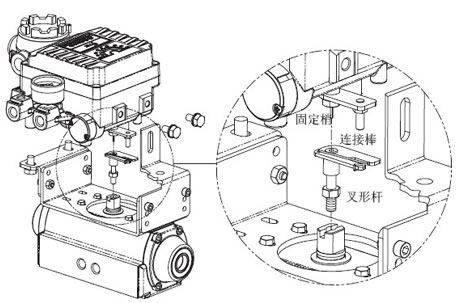

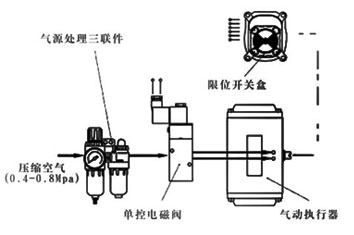

帶電磁閥供電時閥門打開或關閉，斷電時閥門關閉或打開(可提供防爆型)。	帶電氣閥門定位器根據電流信號 (標準4-20mA)的大小對閥門的介質流量調節控制(可提供防爆型)。

    1、氣動執行器分為單作用和雙作用
    雙作用氣動執行器：常閉式（氣開），常開式（氣關）
    單作用氣動執行器：常閉式（氣開），常開式（氣關）

單作用氣缸工作原理：單作用氣缸帶彈簧復位功能，閥門初始狀態是關閉的。俗稱“氣開”通氣后閥門開啟，如途中氣源中斷，彈簧復位功能自動復位關閉閥門。一般用于帶有腐蝕性的液體介質或者有害氣體，簡單來說，用于不能泄露的介質。

雙作用氣缸工作原理：閥門無論是開啟還是關閉都需要氣源，一般用于對對泄露要求不高的工況。

1、工作介質：干燥或潤滑的壓縮空氣或無腐蝕性氣體，介質中雜質微粒小于30μｍ。
2、氣源壓力：最小氣源壓力2.5巴，最大氣源壓力8巴。
3、介質環境溫度：標準：-20℃～+80℃ 、低溫：-35℃～+80℃、高溫：-15℃～+150℃
4、行程調節：0°和90°兩個位置上有±5°的調節范圍
5、使用場合：室內或室外安裝

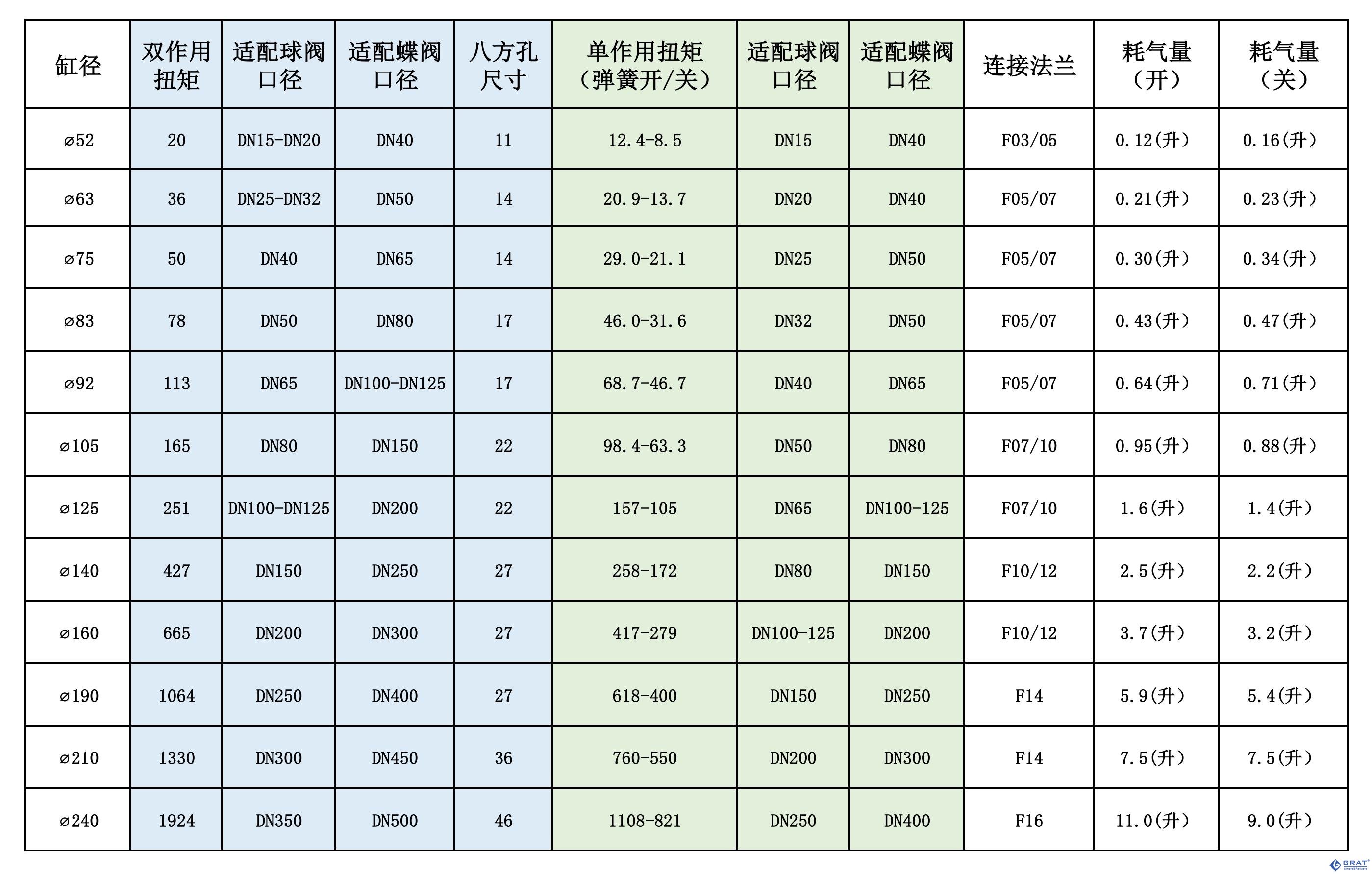

氣動執行器適配閥體參數對照表

耗氣量取決于供氣壓力，開關形成，體積及動作次數，計算如下：

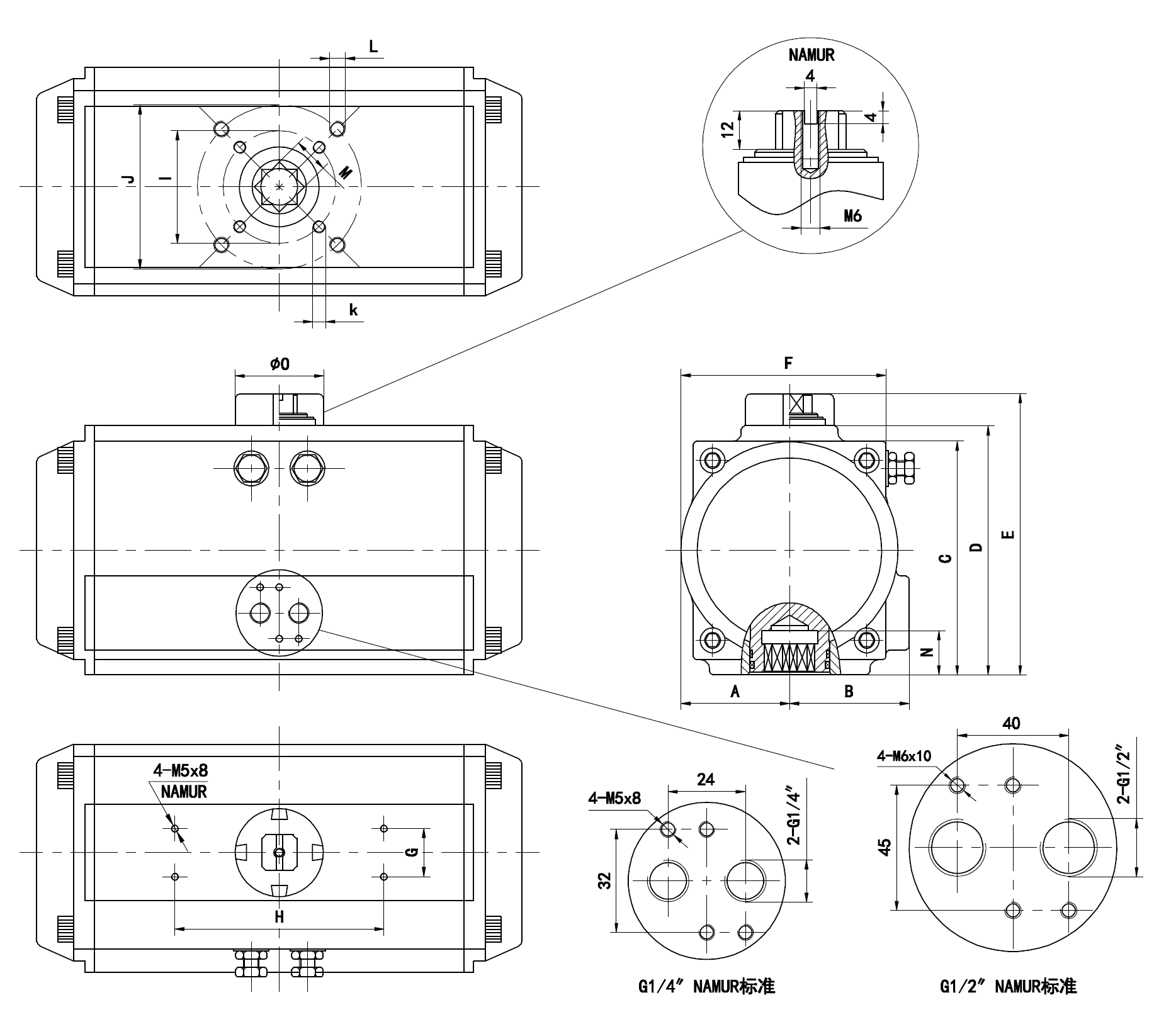

1.角行程氣動執行機構連接尺寸圖及參數

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	Z	0	氣源接口
AT52	30	41.5	65.5	72	92	65	30	80	036	?50	4-M5x8	4-M6x10	11	14	147	40	NAMUR G1/4"
AT63	36	47	81	87.5	107.5	72	30	80	?50	?70	4-M6x10	4-M8x13	14	18	168	40	NAMUR G1/4"
AT75	42	53	94	99.5	119.5	81	30	80	?50	?70	4-M6x10	4-M8x13	14	18	184	40	NAMUR G1/4"
AT83	46	57	98.5	108.7	128.7	92	30	80	?50	?70	4-M6x10	4-M8x13	17	21	204	40	NAMUR G1/4"
AT92	50	58.5	111	116.5	136.5	98	30	80	?50	?70	4-M6x10	4-M8x13	17	21	262	40	NAMUR G1/4"
AT105	57.5	64	122.5	133	153	109.5	30	80	?70	?102	4-M8x13	4-M10x16	22	26	268	40	NAMUR G1/4"
AT125	67.5	74.5	145.5	155	185	127.5	30	130	?70	?102	4-M8x13	4-M10x16	22	26	301	55	NAMUR G1/4"
AT140	75	77	161	172	202	137.5	30	130	?102	?125	4-M10x16	4-M12x20	27	31	390	55	NAMUR G1/4"
AT160	87	87	184	197	227	158	30	130	?102	?125	4-M10x16	4-M12x20	27	31	458	55	NAMUR G1/4"
AT190	103	103	216	230	260	189	30	130		?140		4-M16x25	36	50	525	80	NAMUR G1/4"
AT210	113	113	235.5	255	285	210	30	130		?140		4-M16x25	36	50	532	80	NAMUR G1/4"
AT240	130	130	264.5	290	320	245	30	130		?165		4-M20x25	46	60	602	80	NAMUR G1/4"
AT270	147	147	299	330	360	273	30	130		?165		4-M20x25	46	60	722	80	NAMUR G1/2"
AT300	162	173	330	354	384	312	30	130		?165		4-M20x25	46	60	820	80	NAMUR G1/2"
AT350	190	195	383	410	440	362	30	130		?165		4-M20x25	46	60	900	80	NAMUR G1/2"
AT400	260	260	441	466	496	450	30	130	?165	?254	4-M20x25	8-M16x25	46	60	940	80	NAMUR G1/2"
