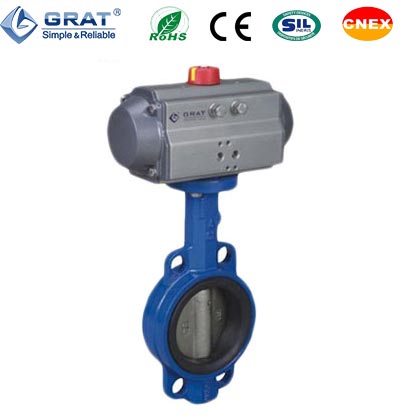

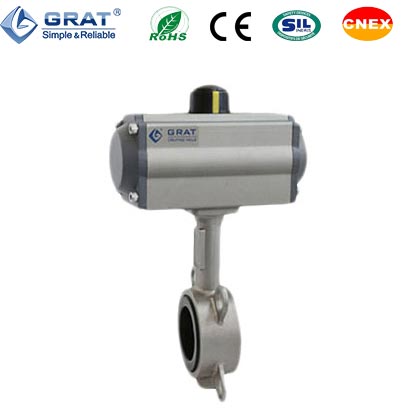

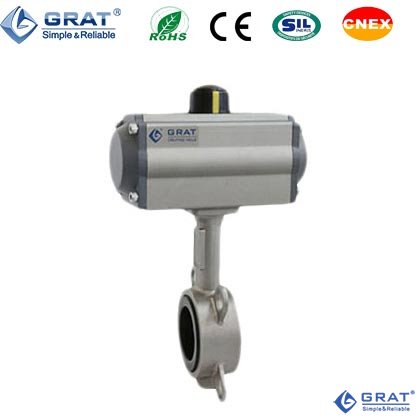

氣動開關蝶閥

所屬類別：氣動蝶閥

產品名稱：氣動開關蝶閥

產品簡介：

氣動開關蝶閥產品由活塞式氣缸和對夾式蝶閥組裝調試后構成，結構簡單，輕巧。開啟速度快。其中單作用可提供斷氣或斷電自動復位（氣開、氣關）功能。產品廣泛應用于：冶金、水處理、環保、石油化工、電力等各種工業管道領域。

    ①采用無銷釘結構，有效避免長期運行銷釘脫落。
    ②本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響。可在任何方向安裝。
    ③單作用氣動活塞執行機構，防止中途氣源斷掉彈簧復位功能自動復位關閉閥門。
    ★氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。
    ★結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
    ★連接方式可設計成法蘭連接和對夾連接。
    ★蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類
    ★配行程限位開關、電磁閥、過濾減壓閥等附件及0.4-0.7MPa氣源可實現開關操作，接收工業自動化控制系統的開關量信號來精確控制閥門開關，從而達到流量、溫度、壓力等不同工藝參數的開關控制。

公稱通徑	DN50～DN600
工作溫度	-30℃-180℃
公稱壓力	PN1.6-2.5MPa
適用介質	中性氣體液體
氣源壓力	0.4～0.7MPa
執行器密封	氟橡膠
執行器材質	鑄鋁合金
連接方式	對夾式連接
控制方式	開關動作
閥體材質	SUS304不銹鋼、SUS316不銹鋼、WCB、QT450-10
閥板材質	SUS304不銹鋼、SUS316不銹鋼、WCB、QT450-10
閥座密封	PTFE，EPDM等
填料材質	石墨
制造標準	JB/T8692-199
氣動蝶閥設計與制造標準	GB12237-89 AP16D標準
產品檢查與實驗	JB/T 9092 API598標準

耗氣量

開向體積和關向體積

型號	開關體積（升）	關向體積（升）
50	0.11	0.15
65	0.22	0.24
75	0.3	0.35
85	0.45	0.48
95	0.5	0.55
110	0.7	0.7
125	1.6	1.6
140	2.3	2.1
160	3.5	3
190	5.9	5.9
210	7.6	7.5
240	11	9
270	17	14
300	23.5	28
350	34	40
400	58	58

耗氣量取決于供氣壓力，開關形成，體積及動作次數，計算如下：

中線蝶閥Cv值

規格 Size	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
規格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"	48"
90°開啟時CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388	21705	27908	43116	49500	68250	86375	119750	187300

1、氣動開關蝶閥安裝尺寸圖表

公稱通徑DN/mm	氣缸缸徑Φ	D	K	L	L1	L2	H2	H1	4*ΦD
50	75	92	125	42.6	206	103	70	260	4-Φ18
65	83	106	145	45.6	262	109	76	243	4-Φ18
80	92	122	160	45.6	270	122	89	308	8-Φ18
100	105	150	180	51.6	301	143	104	345	4-Φ22
125	125	177	210	55.6	392	152	120	383	4-Φ22
150	140	204	240	55.6	460	174	132	427	4-Φ23
200	160	260	295	59.6	515	205	167	503	4-Φ23
250	190	314	355	67.6	560	226	202	567	4-Φ28
300	210	370	410	77.6	654	260	239	630	4-Φ28
350	240	*	470	77	725	294	277.5	724	4-Φ28
400	270	*	525	86.5	742	380	309	787	4-Φ30
450	300	*	585	105.6	865	430	337	858	4-Φ30
500	350	*	650	131.8	925	516	361	916	4-Φ33
600	350	*	770	152	925	516	459	998	4-Φ36

規格	D	D1	D2	D3	D4	n-Φ	H	f	D5	b
50	165	125	59	52	52	4-Φ 18	20	3	62	8
65	185	145	122	75	67	4-Φ 18	20	3	78	8
80	200	160	133	91	82	8-Φ 18	20	3	91	8
100	220	180	158	110	102	8-Φ 18	22	3	116	8
125	250	210	184	135	127	8-Φ 18	22	3	142	8
150	285	240	212	161	152	8-Φ 22	24	3	170	10
200	340	295	268	221	208	12-Φ 22	26	3	221	10
250	405	355	320	275	255	12-Φ 26	29	3	275	10
300	460	410	370	327	308	12-Φ 26	32	4	326	14
350	520	470	430	379	355	16-Φ 26	34	4	358	14
400	580	525	482	429	405	16-Φ 30	36	4	409	14
450	640	585	532	481	455	20-Φ 30	38	4	460	16
500	715	650	585	532	505	20-Φ 33	42	4	511	16
600	840	770	685	633	605	20-Φ 36	44	5	613	18
