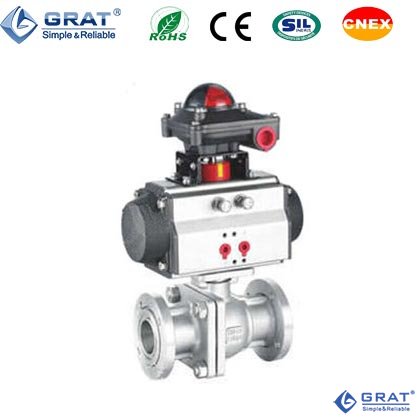

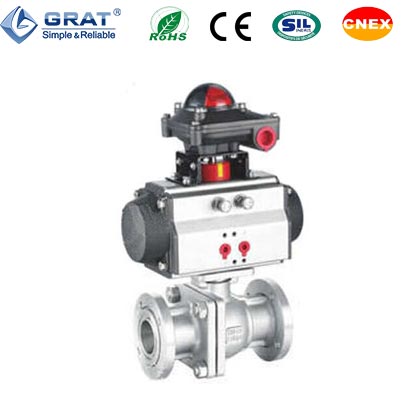

適用范圍 | 16×105～6.7×10-4Pa(螺紋連接) 6×105～6.7×10-4Pa(螺紋連接) 40×105～6.7×10-4Pa(螺紋連接) 105～6.7×10-4（快卸法蘭) |
閥門漏率 | ≤6.7×10-5Pa.L/S |
介質溫度 |
-30～+150℃（聚四氟乙烯PTFE） -30～+260℃（對位聚苯PPL） |
氣源壓力 | 0.4～0.6MPa |
安裝狀態 | 任意Any |
電源 | 常規出廠：AC220V/50HZ 可選：AC110V、DC24V |
信號反饋 | 常規出廠：閥位指示器 可選：智能型（控制信號4-20mA） |
閥體、閥蓋、閥桿、球體 | 不銹鋼 |
密封件 | 聚四氟乙烯、對位聚苯、氟橡膠 |
開向體積和關向體積
| 型號 | 開關體積（升） | 關向體積（升） |
| 50 | 0.11 | 0.15 |
| 65 | 0.22 | 0.24 |
| 75 | 0.3 | 0.35 |
| 85 | 0.45 | 0.48 |
| 95 | 0.5 | 0.55 |
| 110 | 0.7 | 0.7 |
| 125 | 1.6 | 1.6 |
| 140 | 2.3 | 2.1 |
| 160 | 3.5 | 3 |
| 190 | 5.9 | 5.9 |
| 210 | 7.6 | 7.5 |
| 240 | 11 | 9 |
| 270 | 17 | 14 |
| 300 | 23.5 | 28 |
| 350 | 34 | 40 |
| 400 | 58 | 58 |
耗氣量取決于供氣壓力，開關形成，體積及動作次數，計算如下：

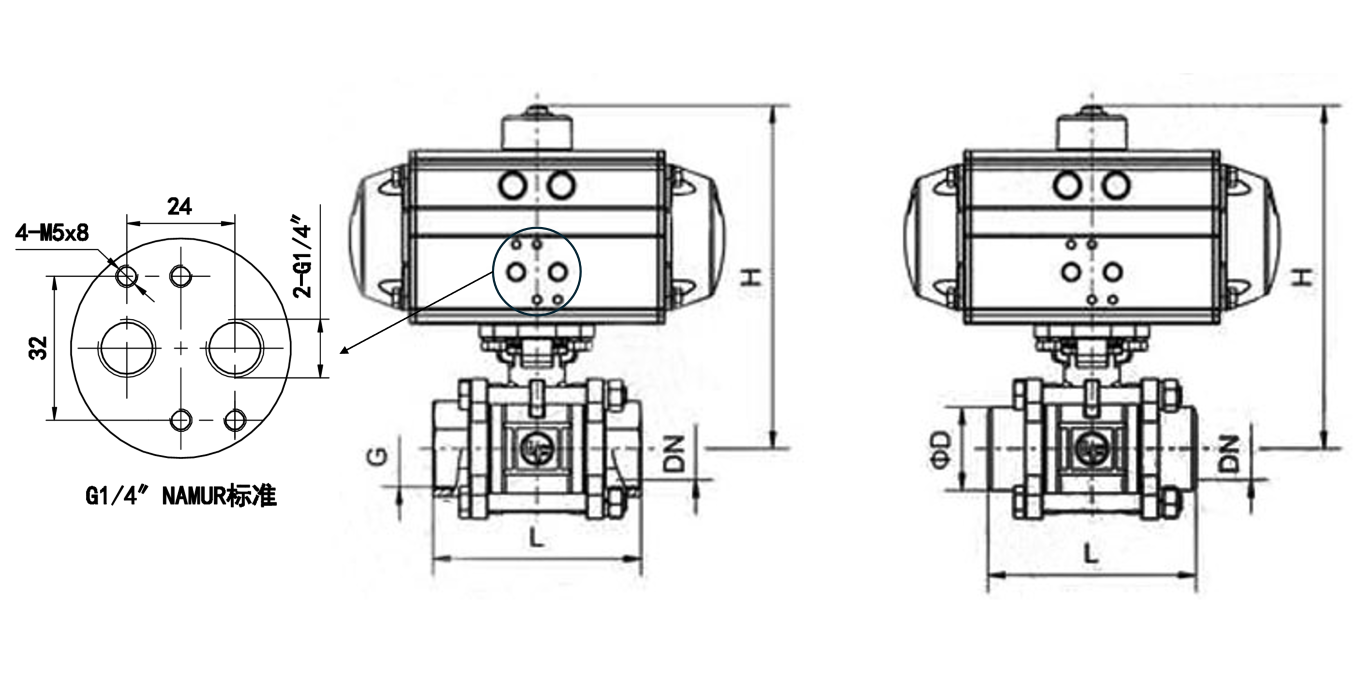

1、氣動真空V型球閥外形及連接尺寸（單位：毫米）
圖1-1 圖1-2
2、氣動真空V型球閥螺紋連接尺寸（圖1-1）
型號 | DN |
G | L |
H |
10G | 10 |
3/8〃 | 70 |
129 |
16G | 16 |
1/2〃 | 70 |
129 |
25G | 25 | 1〃 | 91 |
161 |
32G | 32 |
1-1/4〃 | 108 |
166 |
40G | 40 |
1-1/2〃 | 123 |
191 |
50G | 50 |
2〃 | 138 |
198 |
63G | 63 |
2-1/2〃 | 185 |
233 |
80G | 80 |
3〃 | 210 |
253 |
100G | 100 |
4〃 | 268 |
313 |
3、氣動真空V型球閥焊接連接尺寸（圖1-2）
型號 |
DN |
D |
L |
H |
10H |
10 |
17.5 |
70 |
129 |
16H |
16 |
22.7 |
70 |
129 |
25H |
25 |
33.5 |
91 |
161 |
32H |
32 |
42 |
108 |
166 |
40H |
40 |
48.5 |
123 |
191 |
50H |
50 |
60.5 |
138 |
198 |
63H |
63 |
76.5 |
185 |
233 |
80H |
80 |
90 |
210 |
253 |
100H |
100 |
106.5 |
268 |
313 |

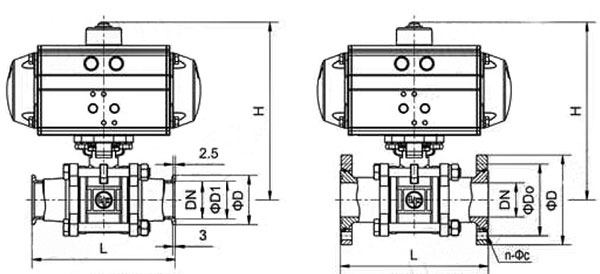

4、氣動真空V型球閥快卸法蘭尺寸（圖2-1）
型號 | DN |
D |
D1 | L |
H |
10KF | 10 |
30 |
12.2 | 94 |
129 |
16KF | 16 |
30 |
17.2 | 104 |
129 |
25KF | 25 |
40 |
26.2 | 114 |
161 |
32KF | 32 |
55 |
34.2 | 140 |
166 |
40KF | 40 |
55 |
41.2 | 165 |
191 |
50KF | 50 |
75 |
52.2 | 175 |
198 |
5、氣動真空V型球閥活套法蘭尺寸（圖2-2）
型號 | DN |
D |
Do | L |
n-Φc |
H |
10F | 10 |
55 |
40 | 94 |
4-Φ6.6 |
129 |
16F | 16 |
60 |
45 | 104 |
4-Φ6.6 |
129 |
25F | 25 |
70 |
55 | 114 |
4-Φ6.6 |
161 |
32F | 32 |
90 |
70 | 140 |
4-Φ9 |
166 |
40F | 40 |
100 |
80 | 165 |
4-Φ9 |
191 |
50F | 50 |
110 |
90 | 175 |
4-Φ9 |
198 |
63F | 63 |
130 |
110 | 195(186) |
4-Φ9 |
233 |
80F | 80 |
145 |
125 | 220(203) |
8-Φ9 |
253 |
100F | 100 |
165 |
145 | 280(220) |
8-Φ9 |
313 |
注：括號內驚起為兩片式結構的長度。
