1、金屬閥芯適合多種工作場合，達IV級泄漏標準，軟密封結構閥芯達VI級泄漏標準。
2、波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
3、調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
|
公稱通徑 |
DN20～DN200 |
|
工作溫度 |
-30℃-350℃ |
|
公稱壓力 |
1.6Mpa、4.0MPa、6.4MPa |
|
氣源壓力 |
0.14～0.4MPa |
|
適用介質 |
中性液體、石油、紙漿、氣體 |
|
作用方式 |
正作用、反作用 |
|
膜片材料 |
丁腈橡膠夾增強滌綸織物 |
|
彈簧量程 |
20～100KPa，40～200KPa，80～240KPa |
|
連接方式 |
法蘭連接，螺紋連接，焊接 |
|
控制方式 |
開關量或比例式調節 |
|
閥體材質 |
HT200，ZG230-450，ZG1Cr18Ni9Ti、SUS304不銹鋼、SUS316不銹鋼、WCB |
|
閥芯材質 |
1Cr18Ni9Ti，司太萊合金堆焊，SUS304不銹鋼、SUS316不銹鋼 |
|
球閥密封 |
不銹鋼可動硬密封、STL堆焊、PTFE等 |
|
波 紋 管材質 |
1Cr18Ni9Ti |
|
墊 片 |
橡膠石棉板、石棉纏繞墊片 |
|
波紋膜片 |
丁晴橡膠夾增強滌綸織物 |
|
彈 簧 |
60Si2Mn |
|
閥桿、推桿 |
2Cr13、1Cr18Ni9Ti、304、316L |
|
襯 套 |
2Cr13 |
|
填料材質 |
石墨、PTFE |
|
制造標準 |
JB/T8692-199 |
|
設計與制造標準 |
GB/T4213-92標準 |
|
產品檢查與實驗 |
JB/T 9092 API598標準 |

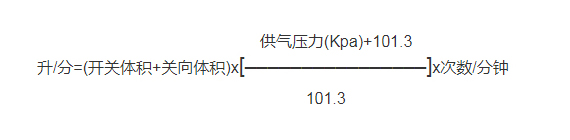

| 型號 | 開關體積（升） | 關向體積（升） |
| 50 | 0.11 | 0.15 |
| 65 | 0.22 | 0.24 |
| 75 | 0.3 | 0.35 |
| 85 | 0.45 | 0.48 |
| 95 | 0.5 | 0.55 |
| 110 | 0.7 | 0.7 |
| 125 | 1.6 | 1.6 |
| 140 | 2.3 | 2.1 |
| 160 | 3.5 | 3 |
| 190 | 5.9 | 5.9 |
| 210 | 7.6 | 7.5 |
| 240 | 11 | 9 |
| 270 | 17 | 14 |
| 300 | 23.5 | 28 |
| 350 | 34 | 40 |
| 400 | 58 | 58 |

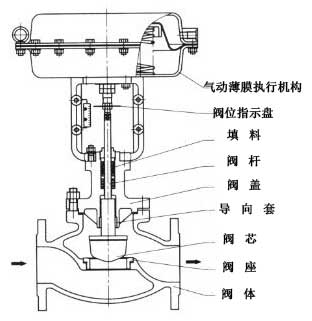

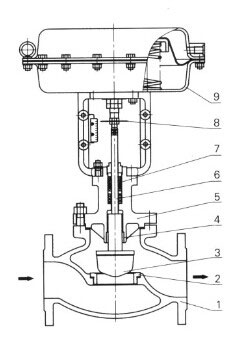

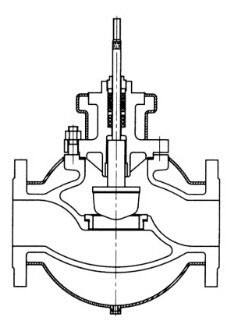

1、氣動單座調節閥標準型內部結構圖。

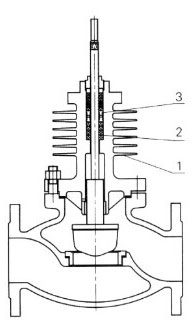

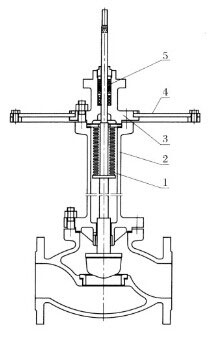

2、氣動單座調節閥散熱型內部結構圖。

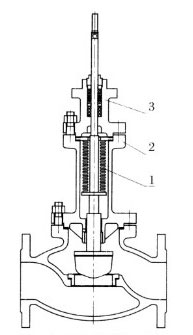

3、氣動單座調節閥波紋管密封型內部結構圖。
4、氣動單座調節閥低溫型內部結構圖。
5、氣動單座調節閥切斷型（Q型）閥芯內部結構圖。
6、氣動單座調節閥夾套保溫型（J型）內部結構圖。
