硬密封氣動V型調節閥

所屬類別：氣動調節閥

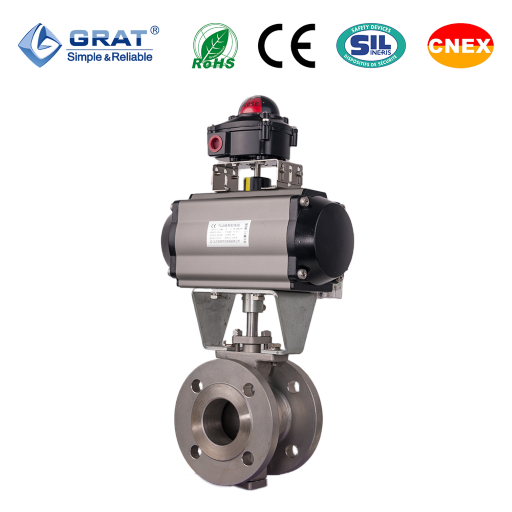

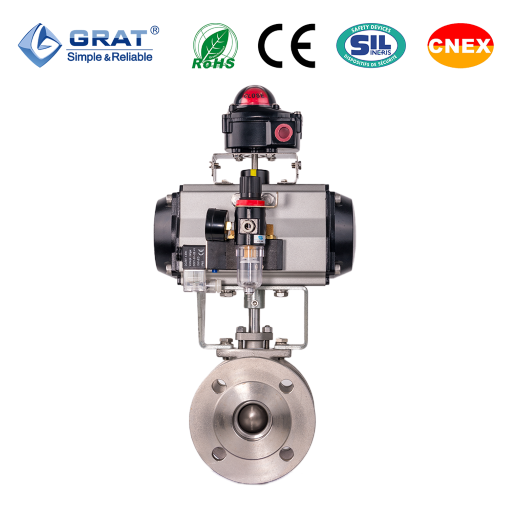

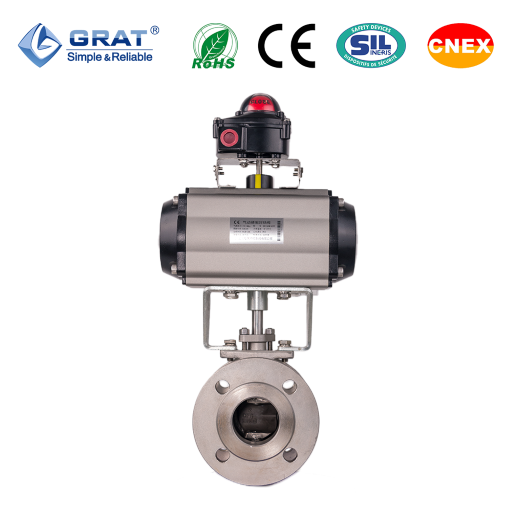

產品名稱：硬密封氣動V型調節閥
產品簡介：
氣動V型調節閥具有卓越的調節性能特別適用于(礦漿、紙漿)高溫蒸汽調節等各種工業領域的高精度調節環節。實現管道中介質流量調節。

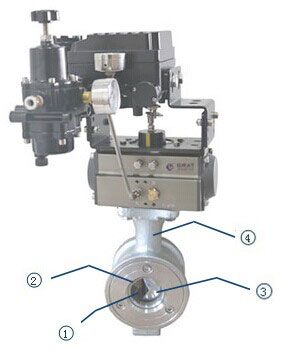

①閥座與閥芯之間形成的剪刀口，能夠輕松切斷管道內的各種雜質，有效保證管路的暢通。
    ②高性能硬密封采用司泰來堆焊合金密封圈，耐高溫可達350℃
    ③固定式球閥的閥桿球芯一體，有效解決機械回差問題，回轉誤差≤0.5%。
    ④獨特的長閥桿閥體結構，有效增加執行機構與高溫介質距離，散熱性能更好。

    ★開關輕便，只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。
    ★球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。
    ★主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，是工業自動化過程控制的一種管道壓元件。
    ★調節精度高，可調比大，最大可達300:1。卓越的調節性能，使得產品廣泛應用于各種工業領域的高精度調節環節。
    ★單作用氣動活塞執行機構，防止中途氣源斷掉彈簧復位功能自動復位關閉閥門。

公稱通徑	DN15～DN350
工作溫度	-30℃-350℃
公稱壓力	PN1.6-2.5MPa
適用介質	軟密封適合食品、潤滑脂、纖維狀流體、水、油品、氣體，硬密封適合礦漿、煤漿、紙漿、高溫蒸汽
氣源壓力	0.4～0.7MPa
執行器密封	氟橡膠
執行器材質	鑄鋁合金
連接方式	對夾，法蘭，螺紋
流量特性	等百分比
閥體材質	SUS304不銹鋼、SUS316不銹鋼、WCB
閥芯材質	SUS304不銹鋼、SUS316不銹鋼
球閥密封	不銹鋼可動硬密封、司泰萊堆焊，TPFE等
填料材質	石墨，PTFE
制造標準	JB/T8692-199
氣動球閥設計與制造標準	GB12237-89 AP16D標準
產品檢查與實驗	JB/T 9092 API598標準

耗氣量

開向體積和關向體積

型號	開關體積（升）	關向體積（升）
50	0.11	0.15
65	0.22	0.24
75	0.3	0.35
85	0.45	0.48
95	0.5	0.55
110	0.7	0.7
125	1.6	1.6
140	2.3	2.1
160	3.5	3
190	5.9	5.9
210	7.6	7.5
240	11	9
270	17	14
300	23.5	28
350	34	40
400	58	58

耗氣量取決于供氣壓力，開關形成，體積及動作次數，計算如下：

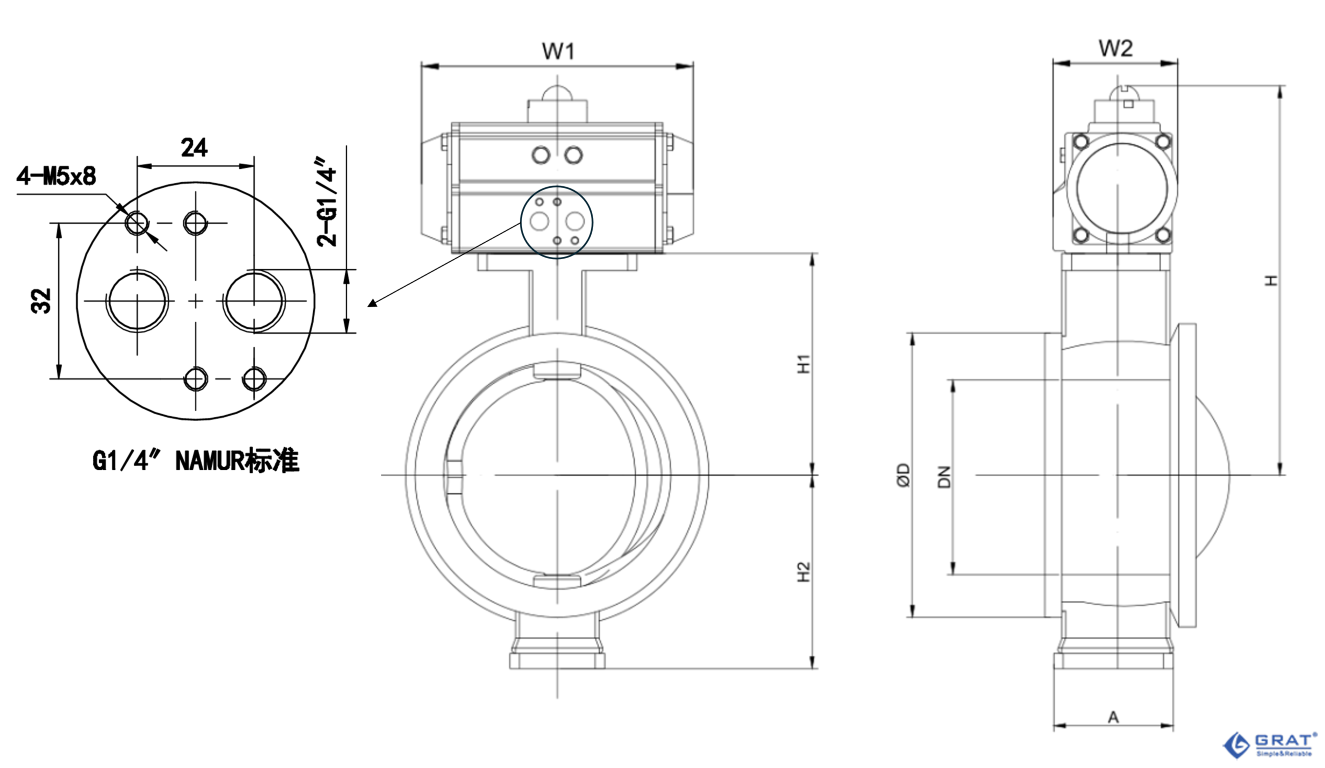

1、對夾式氣動V型硬密封球閥安裝尺寸

通徑DN(mm)	直徑英寸	A	ΦD	H1	H2	雙作用			單作用
						H	W1	W2	H	W1	W2
15	1/2"	62	54	74	75	164	160	58	164	160	58
20	3/4"	62	54	74	75	164	160	58	183	192	74
25	1"	62	54	74	75	183	192	74	194	218	85
32	1 1/4"	62	78	80	75	189	192	74	213	238	96
40	1 1/2"	62	82	85	75	205	218	85	228	272	107
50	2"	75	100	87	95	220	238	96	243	274	120
65	2 1/2"	80	120	105	115	248	272	107	296	335	135
80	3"	100	131	115	125	271	274	120	323	352	152
100	4"	115	158	125	125	316	335	135	355	422	174
125	5"	130	180	140	155	331	335	135	370	422	174
150	6"	160	216	153	165	361	352	152	415	488	206
200	8"	200	260	200	195	430	422	174	485	550	228
250	10"	240	325	225	225	487	488	206	547	600	260

2.法蘭式氣動V型硬密封球閥安裝尺寸

通徑DN(mm)	直徑英寸	D1	D2	d	K	D	n-Φd	B	F	L	H2	雙作用			單作用
												H1	W1	W2	H1	W1	W2
15	1/2"	15	28	45	65	95	4-Φ14	14	2	102	55	254	160	58	254	160	58
20	3/4"	15	28	55	75	105	4-Φ14	14	2	102	60	264	160	58	283	192	74
25	1"	20	40	66	85	115	4-Φ14	14	2	102	65	293	192	74	304	218	85
32	1 1/4"	25	46	78	100	135	4-Φ18	16	2	114	75	303	192	74	327	238	96
40	1 1/2"	32	54	85	110	145	4-Φ18	16	2	114	80	324	218	85	347	272	107
50	2"	40	65	100	125	160	4-Φ18	16	2	124	85	347	238	96	370	274	120
65	2 1/2"	50	80	120	145	180	4-Φ18	18	2	145	100	367	272	107	415	335	135
80	3"	65	100	135	160	195	8-Φ18	20	2	165	105	374	274	120	426	352	152
100	4"	80	110	155	180	215	8-Φ18	20	2	194	115	469	335	135	508	422	174
125	5"	100	135	185	210	245	8-Φ18	22	3	210	130	473	335	135	512	422	174
150	6"	125	165	210	240	280	8-Φ23	24	3	229	150	510	352	152	564	488	206
200	8"	160	205	265	295	335	12-Φ23	26	3	243	175	562	422	174	617	550	228
250	10"	210	260	320	355	405	12-Φ26	30	3	297	220	634	488	206	694	600	260
