電動執行機構標準型號及規格：
點擊具體型號可查看執行器具體參數：
如：點擊Ex05可查看TA-Ex05執行器的具體參數。
| 型號 | Ex05 | Ex10 | Ex20 | Ex40 | Ex60 | Ex100 | Ex160 | Ex250 | |
| 輸出力矩 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 1600Nm | 2500Nm | |
| 動作時間 | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S | |
| 回轉角度 | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | |
| 電機功率 | 10W | 25W | 40W | 90W | 90W | 210W | 210W | 300W | |
|
額定 電流 | AC110V | 0.24A | 0.57A | 0.63A | 1.12A | 1.18A | 1.93A | 1.75A | 1.75A |
| AC220V | 0.15A | 0.23A | 0.42A | 0.68A | 0.72A | 0.96A | 0.98A | 1.03A | |
|
電機 壽命 | AC220V/380V | S2工作制，壽命≥10萬小時 | |||||||
| DC24V | 壽命600小時，極限2000小時 | ||||||||
| 整機重量 | 4.5Kg | 7.5Kg | 8.0Kg | 12Kg | 12.5Kg | 18.5Kg | 19Kg | 20Kg | |
推薦
適配
閥體 |
球 閥 | DN15-40 | DN50-65 | DN65-80 | DN80-100 | DN150-200 | DN250-300 | DN300 | DN400 |
|
蝶 閥 | DN32-50 | DN50-125 | DN150-200 | DN200-250 | DN300-DN400 | DN400-600 | DN600 | DN700-800 | |
| 輸入信號 | 4~20mA/DC1~5VDC | ||||||||
| 輸出信號 | 4~20mADC | ||||||||
| 基本誤差 | 不超過±1% | ||||||||
| 回差 | 小于0.3% | ||||||||
| 死區 | 0.4%～1.5%可調 | ||||||||
| 尼爾特性 | 0次 | ||||||||
| 機構重復性誤差 | 0% | ||||||||
| 絕緣電阻 | 100MΩ/500VDC | ||||||||
| 耐壓等級 | 1500VAC 1分鐘 | ||||||||
| 防護等級 | IP68 | ||||||||
| 防爆等級 | Exd ⅡCT6 GB | ||||||||
| 安裝方位 | 360°可調 | ||||||||
| 電氣接口 | 2-M20x1.5防爆堵頭 使用時用戶根據選用電纜加裝相應的防爆電纜接頭 | ||||||||
| 環境溫度 | -30℃~+60℃ | ||||||||
| 選裝功能 | ◆除濕加熱器 ◆無源觸電開關 ◆過力矩保護 ◆現場保護單元 | ||||||||
附加特殊功能可按客戶要求裝備
| 特殊功能選項 | 代號 |
| ▲力矩限制裝置 | ATS |
| ▲支架，軸套 | ZT |
| ▲遙控裝置 | C |
| ▲除濕加熱器 | H |
★選型舉例：

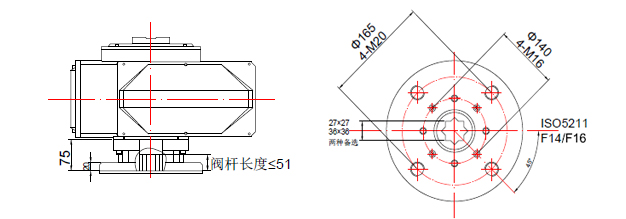

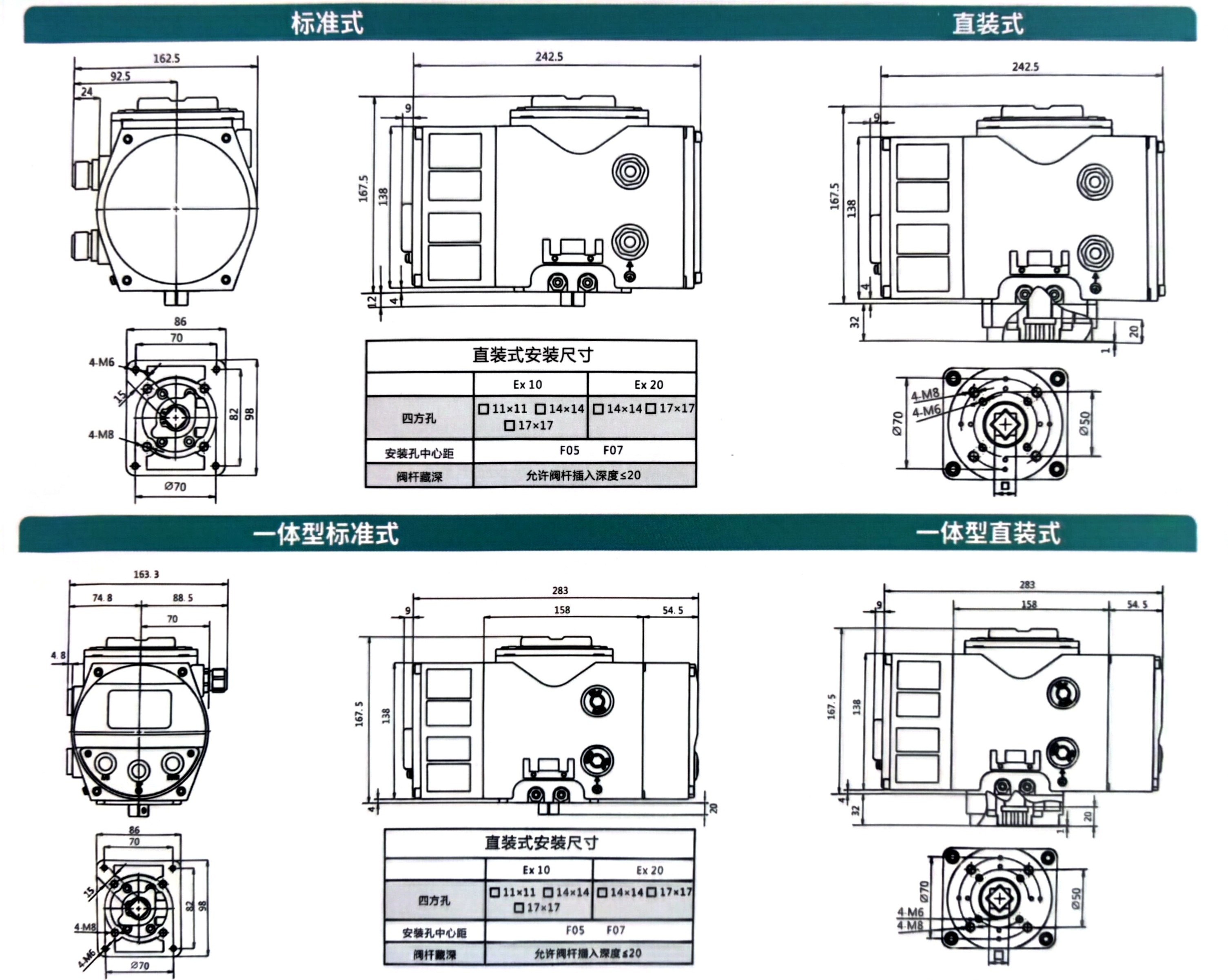

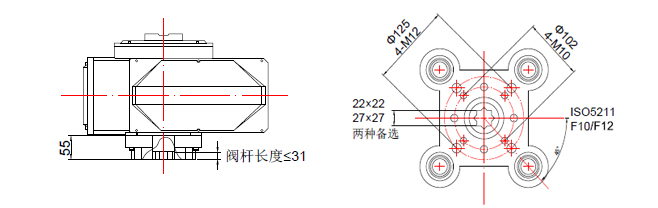

部分回轉防爆電動執行器安裝尺寸圖：
|
推薦 適配 閥體 | 球閥 | DN15-40(PN1.6MPa) |
| 蝶閥 | DN32-50(PN1.6MPa) |
|
推薦 適配 閥體 | 球閥 | DN50-80 |
| 蝶閥 | DN50-200 |
|
推薦 適配 閥體 | 球閥 | DN80-200 |
| 蝶閥 | DN200-400 |
|
推薦 適配 閥體 | 球閥 | DN250-400 |
| 蝶閥 | DN400-800 |
|
推薦 適配 閥體 | 球閥 | DN15-40 |
| 蝶閥 | DN32-50 |
|
推薦 適配 閥體 | 球閥 | DN50-80 |
| 蝶閥 | DN50-200 |
|
推薦 適配 閥體 | 球閥 | DN80-200 |
| 蝶閥 | DN200-400 |
|
推薦 適配 閥體 | 球閥 | DN250-300 |
| 蝶閥 | DN400-600 |
|
推薦 適配 閥體 |
球 閥 | DN350 |
|
蝶 閥 | DN700 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
